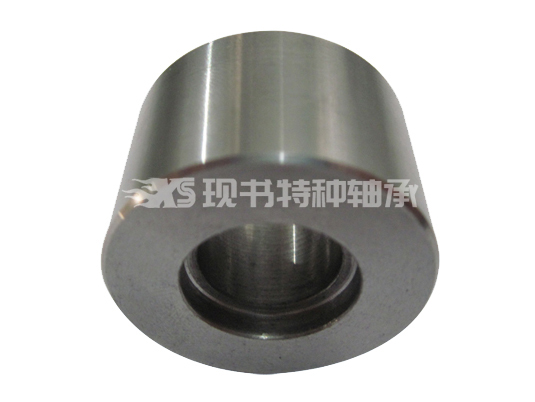

軸套是套在轉軸上的筒狀機械零件，是滑動軸承的一個組成部分。一般來說，軸套與軸承座采用過盈配合，而與軸采用間隙配合。

零件制造工藝設計

（1）毛坯選擇：根據零件材料為45鋼，生產類型為中批生產，零件 直徑尺寸差異較大，零件壁薄、剛度低、易變形，加工精度要求較高，零件需經淬火處理等多方面因素，在棒料與模鍛間作出選擇：模鍛件。

（2）基準分析：主要定位基準應為Φ20.5內孔中心。

（3）安裝方案：加工大端及內孔時，可直接采用三爪卡盤裝夾；粗加工小端可采用反爪夾大端，半精、精加工小端時，則應配心軸，以Φ20.5孔定位軸向夾緊工件。型孔加工時，可采用分度頭安裝，將主軸上抬90o，并采用直接分度法，保證3×Φ6在零件圓周上的均分位置。對大端的四個螺釘過孔則采用專用夾具安裝：以大端面及Φ20.5孔作主定位基準，型孔防轉，工件軸向夾緊。

（4）零件表面加工方法：Φ20.5內孔，采用精磨達到精度及粗糙度 要求；外圓及其臺階面采用磨削加工；其余回轉面以半精車滿足加工要求；型孔在立銑上。

（5）熱處理安排：因模鍛件的表層有硬皮，會加速刀具磨損和鈍化， 為改善切削加工性，模鍛后對毛坯進行退火處理，軟化硬皮；零件的 終處理為淬火，由于零件壁厚小，易變形，加之零件加工精度要求高，為盡量控制淬火變形，在零件粗加工后安排調質處理作預處理。

軸套檢驗細則

1、外觀質量 樣品表面應無氣泡，沒有毛刺，無變形現(xiàn)象，材質均勻、無刺激性氣味。

2、尺寸

（1）用游標卡尺測試相關尺寸應符合相關技術和圖紙要求。

（2）軸套與轉軸配合后，轉子垂直向下，軸套在自重作用下不會出現(xiàn)自由滑動現(xiàn)象。

3、耐熱、耐老化試驗

（1）樣品經125℃/1h球壓試驗后，壓痕應≤2mm，目測無變形現(xiàn)象。

（2）將樣品放入烘箱120℃/96小時后，目測軸套無脆化、變形現(xiàn)象。

4、耐燃燒試驗

阻燃等級為VW－1，用酒精燈燃燒15S，應在15S內熄滅。

5、包裝、標志

（1）包裝應牢固可靠安全，保證產品在運輸過程中不損壞。

（2）包裝上應注明供應商代碼和名稱、產品名稱、產品數(shù)量、物資編碼、質檢標識、生 產日期等，標識應清晰準確，不應有混裝現(xiàn)象。

（3）為增加產品的可追溯性，要求在外包裝醒目處標識生產批號。供貨批號應在產品的檢 驗合格證明或檢驗(實驗)的原始記錄上注明。

6、有害物質含量（RoHS指令）

如用于RoHS指令機型，材料應符合RoHS指令要求。
